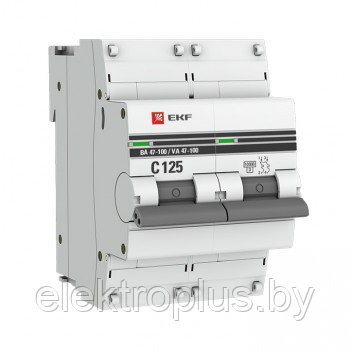

Автоматический выключатель ВА 47-100 2P (C, D) 10kA EKF PROxima
Автоматические выключатели ВА 47-100 EKF PROxima впитали в себя все преимущества предшествующей модели (взаимозаменяемы) и самые последние инновационные разработки. Производятся в одно-, двух-, трех- и четырехполюсном исполнениях.
- Степень защиты IP20
- Отключающая способность по EN 60898 - 10.
- Степень защиты (IP) - IP20.
- Глубина монтажного пространства (ниши)(встраив.) - 50мм.
- Ширина модуля=27 мм
- Класс токоограничения - 3.
- Отключающая способность по IEC 60947-2 - 10.
- Номинальное импульсное выдерживаемое напряжение Uimp=4000 кВ
- Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2, при 230В=10000 кА
- Номин. напряжение изоляции Ui=660 В
- Номинальный ток - 10; 16; 25; 31.5; 32; 35; 40; 50; 63; 80; 100; 125
- Характеристика срабатывания (кривая тока)= C; D
- Рабочая температура окружающей среды= -10...50°C
- Поперечн. сечение подключ. однопроволочного (жесткого) провода=1...35мм²
- Возможна дополнит. комплектация: Да
- Одновременное отключение нейтрали (N): Нет
- Подходит для скрытого монтажа (заподлицо): Нет
- Частота, 50Гц
- Номин. (расчетное) напряжение=230 В
- Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2 при 400В=5800 кА
-
Тип напряжения =AC (перемен.) - Срок службы, 10лет
-
Гарантийный срок эксплуатации, 7лет
Рабочая зона закрыта диэлектрикомПреимущества
Двухпозиционный зажим на DIN-рейку
Посеребренные клеммы
Индикаторное окно состояния контактов
Повышенная жесткость корпуса
Панели для пломбировки клемм
Углубления на корпусе для охлаждения аппарата
Монолитная лицевая панель
Клеммы с насечками для надежного соединения с проводниками
Автоматическая доводка рукоятки управления
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения). D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5-6 мс).
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Применение:
• проведение тока в нормальном режиме;
• оперативное управление участками электрических цепей;
• защита от токов перегрузки и короткого замыкания;
• в качестве основного элемента системы конечного распределения.
Комплектация:
| Основные | |
|---|---|
| Производитель | EKF Electrotechnica |
| Страна производитель | Россия |
| Максимальная рабочая температура | 50 град. |
| Максимальное сечение провода | 35 кв. мм |
| Минимальная рабочая температура | -10 град. |
| Срок службы | 10 лет |
| Степень защиты IP | 20 |
| Тип монтажа | На DIN рейку |

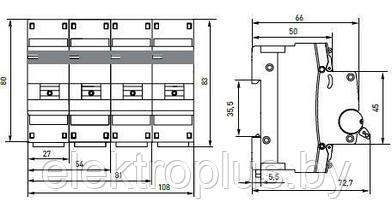

| Габаритные размеры | |
| Высота | 81 мм |
| Ширина | 54 мм |
| Глубина изделия | 72,7 |
| Глубина монтажного пространства (ниши) | 50 |
| Технические характеристики | |
| Количество модулей | 2 шт. |
| Количество полюсов | 2 шт. |
| Нейтраль | Нет |
| Номинальная отключающая способность (Icn) | 10000 А |
| Номинальное рабочее напряжение по переменному току | 230 В |
| Номинальный ток | 100 А |
| Условия использования | АС |
| Частота тока | 50 Гц |
| Пользовательские характеристики | |
| Время-токовые характеристики | C; D |
| Класс токоограничения | 3 |
| Количество полюсов (общее) | 2 |
| Номинальное рабочее напряжение | 230 |
| Отключающая способность по EN 60898 | 10 |
| Отключающая способность по IEC 60947-2 | 10 |
| Отключение нейтрали | Нет |
| Состояние | Новое |
| Тип УЗО | Автоматический выключатель |
| Тип напряжения | Переменный ток (АС) |
| Характеристика срабатывания (кривая тока) | D |
| Частота | 50 |
| Ширина по количеству модулей | 1 |
- Цена: Цену уточняйте
- В наличии
- Оптом и в розницу
- Код: Двухфазные
ВА 47-100 2P (10кА) до 125А EKF PROxima
Цену уточняйте
