Выключатели автоматические ВА-99 3P 25кА 125/16А EKF PROxima
НОМИН. ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ ПО IEC 60947-2 =25 КА
Номин. напряжение: =400...690 В
Выключатель автоматический ВА-99 ,,, 3P 25кА EKF PROxima | Номинальный ток, А | Диапазон уставки тока расцепления, А | Артикул |
ВА-99 125/ 16А | r;width:99px">16 | 16...16 | mccb99-125-16 |
ВА-99 125/ 25А | 25 | 25...25 | mccb99-125-25 |
ВА-99 125/ 32А | 32 | 32...32 | mccb99-125-32 |
ВА-99 125/ 40А | 40 | 40...40 | mccb99-125-40 |
ВА-99 125/ 50А | 50 | 50...50 | mccb99-125-50 |
ВА-99 125/ 63А | 63 | 63...63 | mccb99-125-63 |
ВА-99 125/ 80А | 80 | 80...80 | mccb99-125-80 |
ВА-99 125/ 100А | 100 | 100...100 | mccb99-125-100 |
ВА-99 125/ 120А | 125 | 125...125 | mccb99-125-120 |
Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнении ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнении ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
Применение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
• ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
• допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
• ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
• допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
Преимущества
- Серебросодержащая композитная напайка с вольфрамом
- Максимальные возможности настройки микропроцессорного расцепителя. Регулирующая уставка по току Ir = (0,4 – 1 In). Настройка селективности в габаритах 250, 400,800. Настройка защиты по мгновенному току и току КЗ
- Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации
- Лучшая электропроводность. Гибкое соединение из электротехнической меди
- Лучшее гашение дуги. Однородные по толщине и массивные пластины
- Стабильность параметров во времени. Однородная биметаллическая пластина
- Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром
- Регулируемый электромагнитный расцепитель. Регулирующая установка по току Ir = (0,8 – 1 In) для ТМ регулируемого
- Не поддерживает горение. Корпус из термостойкой пластмассы
- Мгновенная коммутация. Пружина механизма расцепления
- Полный ассортимент дополнительных устройств. Места присоединения дополнительных устройств
- Степень защиты (IP) - IP30.
- Подходит для монтажа на DIN-рейку - нет.
- Конструкция прибора - Встроенное устройство стационарного исполнения.
- Тип подключения силовой электрической цепи - Кабельная клемма.
- Тип управляющего элемента - Перекидной рычаг.
- Моторный привод (дополнительно) - да.
Комплектация:
1.Автоматический выключатель ВА-99.
2.Контактные пластины (за исключением BA–99/125 и BA–99/160).
3.Межфазные перегородки.
4.Комплект метизов для установки автоматического выключателя на панель.
5.Комплект метизов для присоединение проводников.
6.Паспорт.
Основные | |
---|---|
Производитель | EKF Electrotechnica |
Страна производитель | Россия |
Срок службы | 10 лет |
Степень защиты IP | 30 |
Тип УЗО | Выключатель |
Технические характеристики | |
Количество полюсов | 3 шт. |
Номинальная отключающая способность (Icn) | 3500 А |
Номинальный ток | 63 А |
Пользовательские характеристики | |
Артикул/Модель | mccb99-250-63 |
Вид подключения главной электрической цепи | Переднее присоединение |
Возможность установки индикатора отключения | Да |
Встроенный моторный привод | Нет |
Диапазон краткосрочной задержки расцепителя короткого замыкания | Нет |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 1000 |
Диапазон уставки тока расцепления | 50.4...63 |
Комплексная защита от замыканий на землю | Нет |
Конструкция прибора | Встроенное устройство стационарного исполнения |
Моторный привод (дополнительно) | Да |
Номинальная отключающая способность Icu при 400 В, 50 Гц | 35 |
Номинальный ток, In A | 63 |
Подходит для монтажа на DIN-рейку | Нет |
С расцеплением под напряжением | Да |
Состояние | Новое |
Тип подключения силовой электрической цепи | Кабельная клемма |
Тип управляющего элемента | Перекидной рычаг |
- Цена: Цену уточняйте
- В наличии
- Оптом и в розницу
- Код: mccb99-250-63

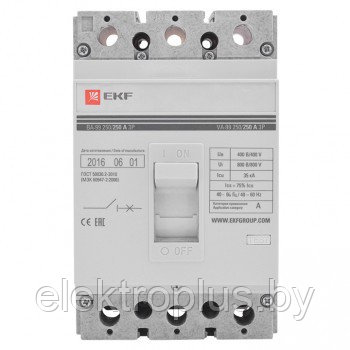

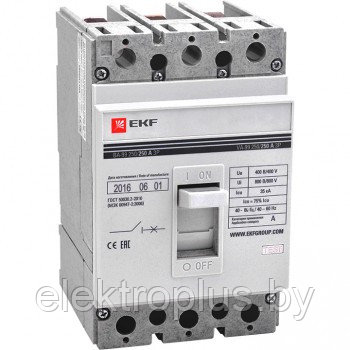

Автоматические выключатели ВА-99 3P 35кА 250/... А EKF PROxima
