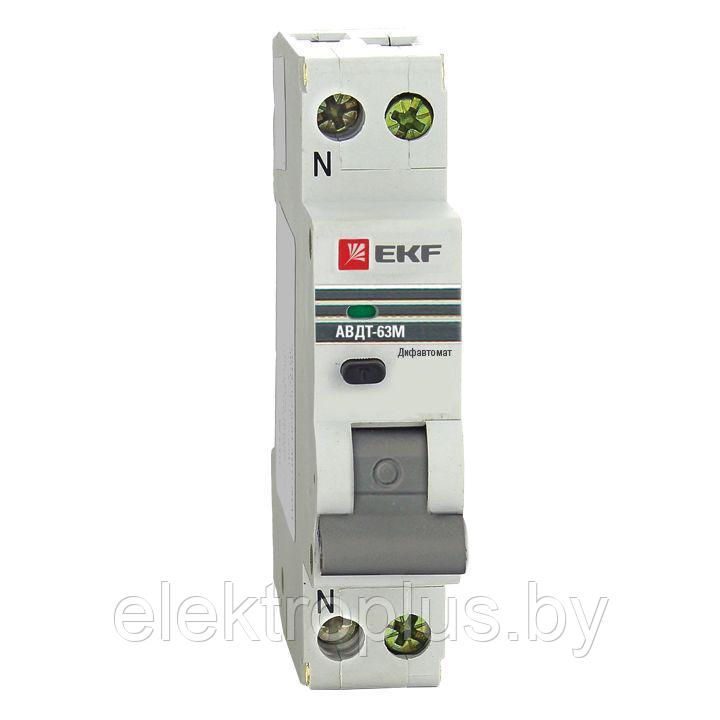

Дифференциальные автоматы АВДТ-63М, характеристика B, электронные, тип A, 6кА EKF PROxima
Преимущества
Дуго-гасильная камера с 13 пластинами
Современная электронная плата с повышенной защитой от импульсных помех
Индикаторное окно состояния контактов
Углубление для удобного демонтажа с DIN-рейки. Можно снять одной отверткой
Монолитная лицевая панель
Отверстия для крепления U-образной шины типа FORK
Описание:
Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО - в наличии блока защиты от перенапряжения.
Гарантийные обязательства составляют 5 лет.
Автоматический выключатель дифференциального тока (АВДТ) представляет собой аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
АВДТ реагирует как на синусоидальный переменный дифференциальный ток, так и на пульсирующий дифференциальный ток (тип А) (электронного и электромеханического), что позволяет без ограничений применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.) Особое отличие дифференциальных автоматов EKF - в наличии электромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ).
Гарантийные обязательства составляют 5 лет.
Автоматический выключатель дифференциального тока (АВДТ) представляет собой аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
АВДТ реагирует как на синусоидальный переменный дифференциальный ток, так и на пульсирующий дифференциальный ток (тип А) (электронного и электромеханического), что позволяет без ограничений применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.) Особое отличие дифференциальных автоматов EKF - в наличии электромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ).
Времятоковая характеристика срабатывания - диапазон срабатывания электромагнитной защиты. С - выключатель сработает между 5- и 10-кратным значениями номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пуск
Номинальный ток - базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Токо-напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды
Тип А - срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании.
Тип А - срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании.
Предельная коммутационная способность (ПКС) - это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Номинальный отключающий дифференциальный ток - это значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.
Применение:
• Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
• Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
• Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
• Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
• АДВТ тип А применяется в зданиях и жилых помещениях, насыщенных бытовой электронной техникой (телевизоры, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
• Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
• Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
• Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
• АДВТ тип А применяется в зданиях и жилых помещениях, насыщенных бытовой электронной техникой (телевизоры, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Комплектация:
1. Автоматический выключатель дифференциального тока серии АВДТ-63М.
2. Паспорт.
| Основные | |
|---|---|
| Производитель | EKF Electrotechnica |
| Страна производитель | Россия |
| Срок службы | 7 лет |
| Степень защиты IP | 20 |
| Тип УЗО | Выключатель |
| Тип монтажа | На DIN рейку |
| Технические характеристики | |
| Количество модулей | 1 шт. |
| Количество полюсов | 1 шт. |
| Нейтраль | Нет |
| Пользовательские характеристики | |
| Артикул/Модель | D636EA10B30 |
| Гарантия, лет | 7 |
| Глубина монтажного пространства (ниши) | 46 |
| Импульсная прочность | 6 |
| Кратковременная задержка срабатывания | Нет |
| Номинальное рабочее напряжение | 230 |
| Номинальный ток | 10А |
| Номинальный ток утечки | 30 |
| Отключающая способность по EN 60898 | 6 |
| Отключающая способность по IEC 60947-2 | 6 |
| Отключающая способность при коротком замыкании | 6 |
| Размер в соответсвии с DIN 43880 | 18 |
| Селективная защита | Нет |
| Состояние | Новое |
| Способ/место крепления | DIN-рейка |
| Тип тока утечки | A |
| Частота | 50 Гц |
| Ширина по количеству модулей | 1 |
