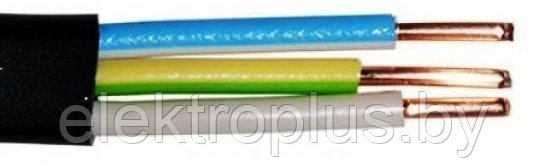

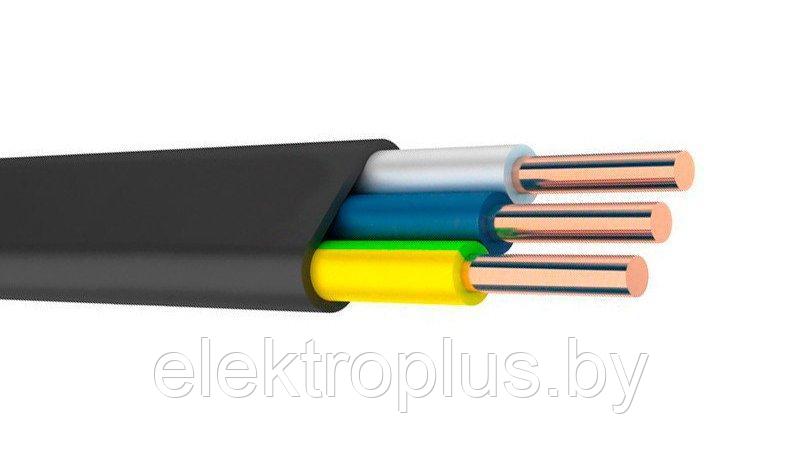

Кабель ВВГнг-LS 3х2,5
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации-
- в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью-
- на специальных кабельных эстакадах, по мостам и в блоках-
- в пожароопасных помещениях-
- во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа-
- групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы
Кабель ВВГ нг ls – это подвид кабеля ВВГ, так же, как и его «старший» собрат, предназначенный для передачи и распределения электрического тока в условиях, когда при частоте до 50 Гц применяется номинальное напряжение в 0,66, 1 или же 6 кВ в тех или иных установках стационарного типа. Впрочем, есть и отличия. В частности, данный кабель больше всего подходит для применения в местах, где вероятность возгорания является особенно высокой, на опасных производствах.
- В - Изоляция жил из поливинилхлоридного пластиката
- В - Оболочка из поливинилхлоридного пластиката
- Г — отсутствие защитного покрова («голый»)
- нг или «fr»— не поддерживающий горения, т.е. оболочка из ПВХ пластика с низкой горючестью или «FireResistance» переводится, как "устойчивый к огню".
- LS — Low Smoke — низкое дымо- и газовыделение
- LTx — низкая токсичность продуктов горения
- Бб — бронированный покров из стальных лент
- Шв — наружный покров из ПВХ шланга
Иначе говоря: «ВВГ» = «винил-винил-голый»= используются два слоя из поливинилхлорида, а третий защитный слой отсутствует.
Отсутствие буквы «А» означает, что рассматриваемый кабель – медный, не Алюминиевый.
Отличается от ВВГнг по двум характеристикам:
- в кругложильном кабеле (а жилы могут быть круглые, плоские или же треугольные) применяется заполнитель без галогенов, а также монолитная резина, что обладает очень хорошей степенью пожаробезопасности.
- для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от традиционных ВВГ.
В остальном всё так же:
1. Количество Медных токопроводящих жил- от 1 до 6 шт.
А жилы могут быть : однопроволочные (класс 1) сечением 1,5–50 кв. мм – «ож»,
либо многопроволочные (класс 2) сечением 50–240 кв. мм-
Их сечения могут достигать 240 мм2, пропорционально площади сечений изменяется и диаметр, допустимый ток в зависимости от типа и количества жил может варьироваться от 21 А до 704 А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр. От характеристик сильно варьируется цена.
2. Изоляция из ПВХ пластиката, маркировка жил:
• цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,
• цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4-
Минимальный радиус изгиба при прокладке
- кабелей одножильных — 10 наружных диаметров,
- кабелей многожильных — 7.5 наружных диаметров.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.
Основные | |
---|---|
Тип провода | Силовой |
Конструкция кабеля | Гибкая |
Упаковка | Бухта |
Длина в упаковке | 100 м |
Гарантийный срок | 5 мес |
Конструктивные особенности | |
Количество жил | 3 |
Сечение жилы | 1.5 кв.мм |
Наличие изоляции | Да |
Тип внешней оболочки | Огнестойкая |
Скрутка жил | Нет |
- Цена: Цену уточняйте
