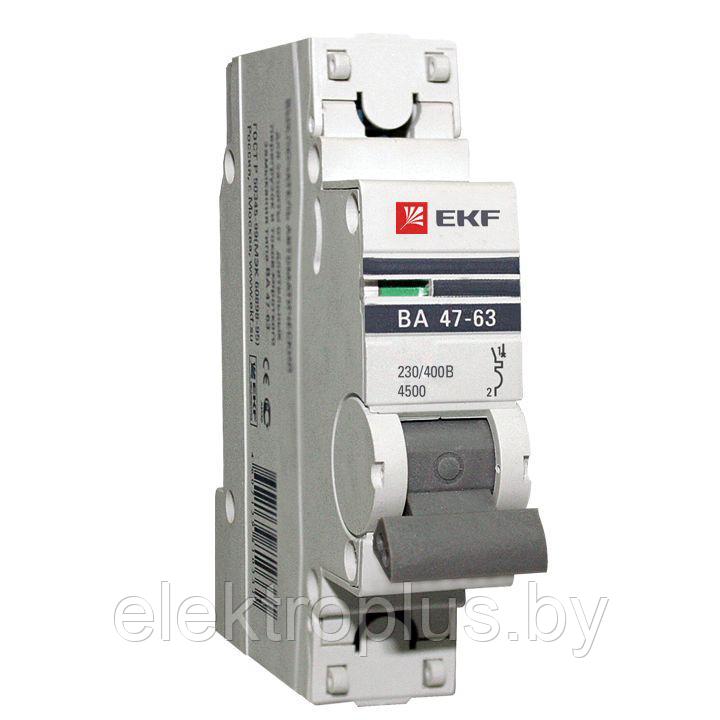

Автоматический выключатель ВА 47-63 4,5kA 1P 6-63А (B,C,D) EKF PROxima
- В наличии
- Оптом и в розницу
- Код: Однофазные
Цену уточняйте
- +375 (44) 781-47-52А1/Велком
- +375 (15) 268-30-25
- +375 (15) 268-77-60Валерий
Описание
Автоматический выключатель ВА 47-63 4,5kA 1P 6-63А (B,C,D) EKF PROxima
Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima являются механическими коммутационными аппаратами, производятся в одно-, двух-, трех- и четырехполюсном исполнении и соответствуют ГОСТ Р50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.
Применение:
Автоматические выключатели ВА 47-63 4,5кА PROxima EKF применяются в административных, промышленных и жилых сооружениях:
• проведение тока в нормальном режиме;
• оперативное управление участками электрических цепей;
• защита от токов перегрузки и короткого замыкания;
• в качестве основного элемента системы конечного распределения.
- ТИП НАПРЯЖЕНИЯ=AC(переменный)
- Отключающая способность по EN 60898 - 4,5.
- Степень защиты (IP) - IP20.
- НОМИНАЛЬНЫЙ ТОК,=6; 10; 16; 20; 25; 32; 40 ;50; 63 А
- ХАРАКТЕРИСТИКА СРАБАТЫВАНИЯ (КРИВАЯ ТОКА)=B; C; D
- ОБЩ. КОЛИЧЕСТВО ПОЛЮСОВ=1; 2; 3
- НОМИНАЛЬНАЯ ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ КОРОТКОГО ЗАМЫКАНИЯ ICU МЭК 60947-2, ПРИ 230В, КА=6000кА
- Глубина монтажного пространства (ниши) - 50.
- Класс токоограничения - 3.
Преимущества
- Автоматическая доводка рукоятки управления
- Увеличенная твердость винтов
- Углубления на корпусе для охлаждения аппарата
- Монолитная лицевая панель
- Панели для пломбировки клемм
- Момент затяжки и глубина зачистки провода на корпусе
- Двухпозиционный зажим на DIN-рейку
- Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой
- Индикаторное окно состояния контактов
- Повышенная жесткость корпуса
- Клеммы с насечками для надежного соединения с проводниками
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. В – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим либо отсутствующим пусковым повышением тока (осветительные). С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (офисные помещения). D – выключатель сработает между 10- и 14-кратным
Предельная коммутационная способность (ПКС) – это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия выключателя по превышению тока нагрузки.
Класс токоограничения – ограничивает ток короткого замыкания в пределах 1/3 полупериода (2,5-6 мс).
Комплектация: Выключатель автоматический серии ВА 47-63 4,5 кА EKF PROxima + Паспорт
Характеристики
| Основные | |
|---|---|
| Производитель | EKF Electrotechnica |
| Страна производитель | Россия |
| Максимальная рабочая температура | 50 град. |
| Срок службы | 10 лет |
| Степень защиты IP | 20 |
| Тип монтажа | На DIN рейку |
| Гарантия, лет | семь |
| Габаритные размеры | |
| Высота | 80 мм |
| Ширина | 18 мм |
| Глубина изделия | 73 |
| Технические характеристики | |
| Количество модулей | 1 шт. |
| Количество полюсов | 1 шт. |
| Номинальная отключающая способность (Icn) | 4.5 А |
| Номинальный ток | 10 А |
| Частота тока | 50 Гц |
| Пользовательские характеристики | |
| Глубина монтажного пространства (ниши) | 50 |
| Класс токоограничения | 3 |
| Количество полюсов (общее) | 1 |
| Номинальное рабочее напряжение | 230 |
| Отключающая способность по EN 60898 | 4,5 |
| Отключающая способность по IEC 60947-2 | 4,5 |
| Отключение нейтрали | Нет |
| Состояние | Новое |
| Степень защиты, IP | IP20 |
| Тип УЗО | Автоматический выключатель |
| Тип напряжения | Переменный ток (АС) |
| Характеристика срабатывания (кривая тока) | D |
| Частота | 50 |
| Ширина по количеству модулей | 1 |
Информация для заказа
- Цена: Цену уточняйте
