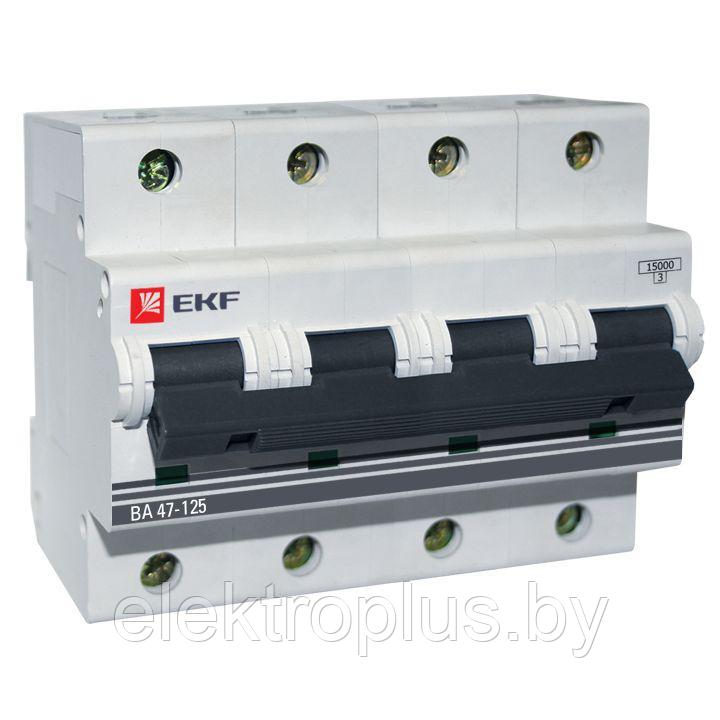

Автоматический выключатель 4P 100А (C;D) 15кА ВА 47-125 EKF PROxima

Автоматические выключатели ВА 47-125 EKF PROxima благодаря высокой предельной коммутационной способности 15 кА могут использоваться вместо силовых автоматических выключателей. Выключатели имеют ширину корпуса 1,5 модуля (27 мм), производятся с номинальными токами до 125 А в одно-, двух-, трех- и четырехполюсном исполнении.

• Отключающая способность по EN 60898 - 15.
• Степень защиты (IP) - IP20.
• Глубина монтажного пространства (ниши) - 50.
• Класс токоограничения - 3.
• Отключающая способность по IEC 60947-2 - 15.
• Номинальный ток - 125

Автоматические выключатели ВА 47-125 EKF PROxima применяются в административных, промышленных и жилых сооружениях:
• проведение тока в нормальном режиме;
• оперативное управление участками электрических цепей;
• защита от токов перегрузки и короткого замыкания;
• в качестве основного элемента системы конечного распределения.

Преимущества

• Удобство демонтажа за счет скоса под отвертку
• Индикаторное окно состояния контактов
• Две дугогасительные камеры для надежного гашения дуги
• Рабочая зона закрыта диэлектриком
• Двойной разрыв контактов
• Клеммы с насечками для надежного соединения с проводниками
• Для надежного гашения дуги используется двойной разрыв контактов и две дугогасительные камеры.
• Оптимальная токопроводимость обеспечивается серебросодержащей контактной группой.

"Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения). D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи."

Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.

Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5 - 6 мс).

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Комплектация:

1.Выключатель автоматический серии ВА 47-125.       2.Паспорт.
