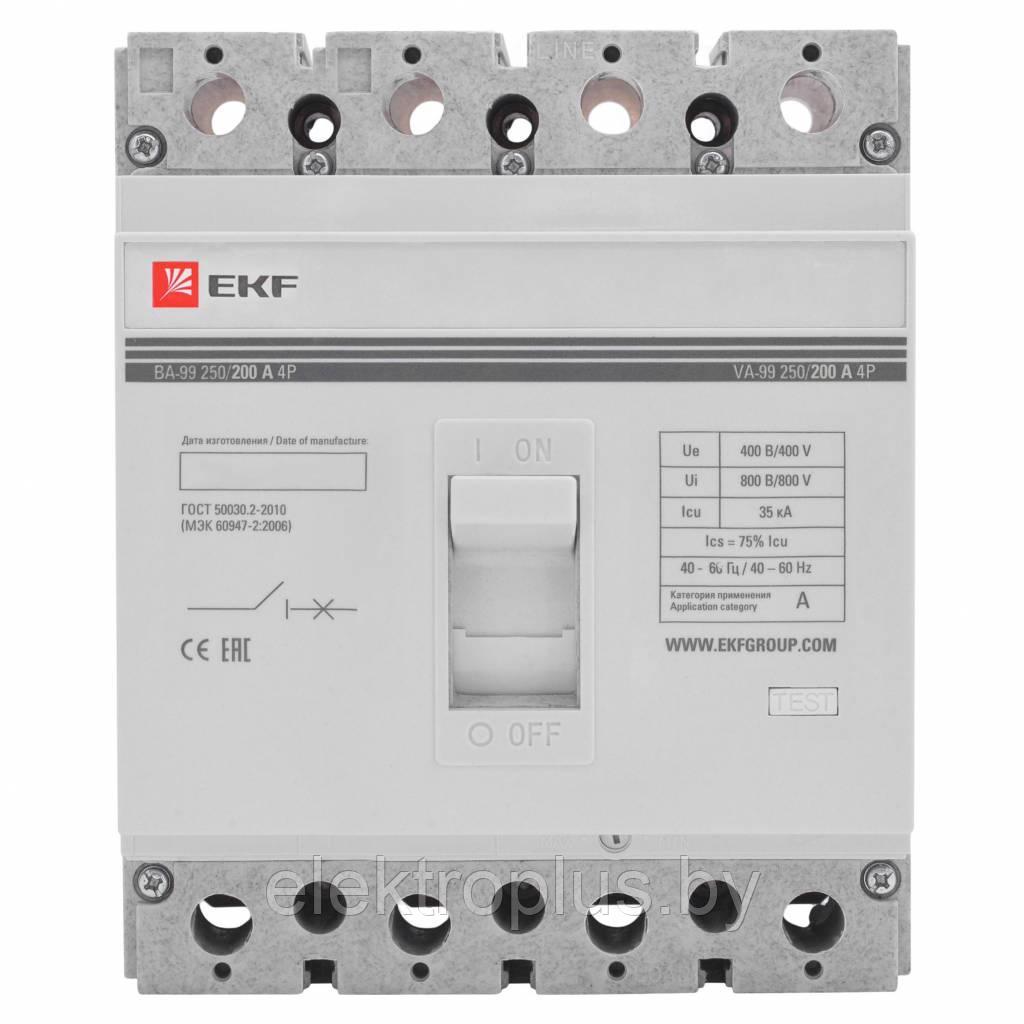

Выключатель автоматический ВА-99 250/200А 4P 35кА EKF PROxima
- Степень защиты (IP) - IP30.
- Подходит для монтажа на DIN-рейку - нет.
- Конструкция прибора - Встроенное устройство стационарного исполнения.
- Тип подключения силовой электрической цепи - Болтовое соединение.
- Тип управляющего элемента - Перекидной рычаг.
- Моторный привод (дополнительно) - да.
Видео обзор
Преимущества
Серебросодержащая композитная напайка с вольфрамом
Максимальные возможности настройки микропроцессорного расцепителя. Регулирующая уставка по току Ir = (0,4 – 1 In). Настройка селективности в габаритах 250, 400,800. Настройка защиты по мгновенному току и току КЗ
Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации
Лучшая электропроводность. Гибкое соединение из электротехнической меди
Лучшее гашение дуги. Однородные по толщине и массивные пластины
Стабильность параметров во времени. Однородная биметаллическая пластина
Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром
Регулируемый электромагнитный расцепитель. Регулирующая уставка по току Ir = (0,8 – 1 In) для ТМ регулируемого
Не поддерживает горение. Корпус из термостойкой пластмассы
Мгновенная коммутация. Пружина механизма расцепления
Полный ассортимент дополнительных устройств. Места присоединения дополнительных устройств
Описание:
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
Применение:
• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
• ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
• допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
Комплектация:
EKF сегодня
EKF – один из ведущих российских производителей высококачественной низковольтной электротехники. Компания предлагает полный спектр электрооборудования для ввода, распределения и учета электричества, локальной автоматизации технологических процессов, а также комплексные решения для повышения энергоэффективности в различных отраслях.
В ассортименте EKF представлено более 7000 наименований модульной автоматики, силового и коммутационного оборудования, корпусов электрощитов, изделий для электромонтажа и электроустановки, средств измерения и кабеленесущих систем. Всего более 300 групп по 30 товарным направлениям.
Приоритетным направлением работы компании является разработка комплексных энергоэффективных решений для промышленных предприятий, проектирования и строительства энергетических, гражданских и инфраструктурных объектов. Три продуктовые линейки EKF – AVERES, PROxima и BASIC – разработаны с учетом отраслевой специфики и отвечают потребностям покупателей с различными возможностями бюджета.
Партнерская сеть компании насчитывает более 150 авторизованных дистрибьюторов и 2000 субдилеров в России и СНГ. Продукция EKF продается в 15 странах мира.
В производственную базу компании входят несколько заводов и 5 логистических центров.Численность персонала составляет более 1500 сотрудников, занятых на производствах по всему миру, треть из них работает в России.
Электротехника EKF отличается высоким качеством, легкостью и удобством сборки, надежностью в эксплуатации и лаконичным дизайном.
Оборудование EKF бесперебойно работает на многих знаковых промышленных и энергетических объектах страны, в числе которых Челябинский трубопрокатный завод, Михайловский ГОК, ПО «Корпус», завод «Кристалл», Богучанский алюминиевый завод, Казанский завод точного машиностроения, распределительные подстанции Ставрополя, Азова и Москвы.
EKF для профессионалов
Мы предлагаем широкий ассортимент электротехнической продукции для жилых, коммерческих и производственных зданий. Наша продукция используется в решениях по вводу, распределению и учету электроэнергии, в решениях по автоматизации и энергоэффективности.
Уже более 15 лет сотни тысяч специалистов в области электроэнергетики и проектирования выбирают оборудование EKF.
Профессиональные электрики, электромонтажники, сборщики НКУ, системные интеграторы, энергетики и проектировщики с успехом используют решения производителя в своих проектах.
В рамках сотрудничества компания обеспечивает партнерам выгодные экономические условия, гибкую систему скидок, предоставляет полезные сервисы, дополнительные маркетинговые инструменты и обучение.
Производственные мощности
Производственная база компании представлена тремя заводами и собственной испытательной лабораторией, оснащенной новейшим оборудованием. EKF является активным участником программы импортозамещения, развивая отечественное производство электрощитового и силового оборудования, средств измерения, электромонтажных и электроустановочный изделий.
Высокие стандарты качества
Продукция EKF разрабатывается на основе современных технологий с учетом последних научных достижений. Все комплектующие и готовые изделия проходят тестирование и независимую экспертизу в международных и российских центрах. Сертификация производственных площадок по ISO 9001 позволяет гарантировать профессиональный подход и неизменно высокое качество продукции.
Расширенная гарантия на оборудование EKF
С 1 июля 2017 года компания EKF увеличивает срок гарантии на все линейки оборудования, представленные в ассортименте. Постоянная работа над качеством и улучшение характеристик каждого изделия позволяет обеспечить высокую надежность производимой продукции. Новый срок гарантии на линейки EKF: Basic - 3 года, Proxima - 7 лет, Averes - 10 лет. Гарантийная и сервисная поддержка осуществляется в течение всего срока эксплуатации оборудования EKF.
Современные логистические комплексы
Эффективная структура современных логистических комплексов компании, расположенных в Москве, Новосибирске, Екатеринбурге и казахстанском Алматы, позволяет осуществлять оперативную доставку в любую точку России и СНГ.
Все терминалы оснащены автоматизированной WMS-система управления складом и находятся в локациях удобных для подъезда еврофур.
Сотрудничество с проектными институтами
Партнерские программы EKF, разработанные специально для проектировщиков, позволяют оптимизировать стандартные процессы и сэкономить время работы над проектом.
Компания предлагает специалистам каталоги готовых проектных решений и 3D модели оборудования, бесплатные сервисы для удобного и оперативного расчета спецификаций на оборудовании EKF. Продукция EKF интегрирована в наиболее востребованные программы: E-Plan, nanoCAD, AutodeskRevit, Autodesk Autocad.
Эксперты EKF обеспечивают партнерам высокий уровень сервиса, индивидуальный подход и поддержку на любом этапе проектирования.
Решения EKF
Низковольтная электротехника EKF успешно применяется в различных проектах промышленного, гражданского и инфраструктурного строительства.
Гражданское строительство
Энергоэффективные технологии, используемые в гражданском строительстве, уже получили высокую оценку как ведущих градостроительных проектных институтов, так и индивидуальных заказчиков. С использованием оборудования компании реализованы сотни проектов, среди которых ЖК «Новый Оккервиль» (Санкт-Петербург), ЖК «На Орудийной» (Калининград), ЖК «Галактика» (Пермь), ЖК «Европейский» (Тюмень), «Белые Росы» (Красноярск) и многие другие.
Коммерческое строительство
Более 200 коммерческих объектов по всей стране используют надежное оборудование EKF для экономии энергоресурсов и эффективной работы. Среди них – ТЦ «Леруа Мерлен» (Санкт-Петербург), «М5 Молл» (Рязань), ТЦ «Европа» (Курск), ТЦ «Петровский» (Ижевск) и др.
Промышленность
EKF предлагает полный спектр электрооборудования для ввода и распределения электричества, локальной автоматизации технологических процессов, а так же готовые решения для увеличения энергоэффективности промышленных предприятий. Среди объектов, использующих готовые решения EKF – Челябинский трубопрокатный завод, Михайловский ГОК, ПО «Корпус», завод «Кристалл», Богучанский алюминиевый завод, Казанский завод точного машиностроения и др.
Энергетика и инфраструктура
Системы энергосбережения, контроля, защиты и управления оборудованием EKF бесперебойно работают на значимых энергетических объектах страны, в числе которых распределительные подстанции Ставрополя, Азова, Москвы и других городов.
Сервисы и программное обеспечение EKF
EKF предлагает партнерам удобный инструмент управления бизнесом – online-систему IMS2 и полный спектр программного обеспечения для реализации проектов в области автоматизации, управления и распределения электроэнергии. Программы не требуют установки на компьютер и предоставляются абсолютно бесплатно. Программное обеспечения EKF значительно экономит время на поиск, подбор или расчет необходимого оборудования для сборки и монтажа.
Основные | |
---|---|
Производитель | EKF Electrotechnica |
Страна производитель | Россия |
Тип УЗО | Выключатель |
Пользовательские характеристики | |
Артикул/Модель | mccb99-250-200-4P |
Вид подключения главной электрической цепи | Переднее присоединение |
Возможность установки индикатора отключения | Да |
Встроенный моторный привод | Нет |
Диапазон краткосрочной задержки расцепителя короткого замыкания | Нет |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 2000 |
Диапазон уставки тока расцепления | 160-200 |
Количество полюсов | 4 |
Комплексная защита от замыканий на землю | Нет |
Конструкция прибора | Встроенное устройство стационарного исполнения |
Моторный привод (дополнительно) | Да |
Номинальная отключающая способность Icu при 400 В, 50 Гц | 35 |
Номинальный ток, In A | 200 |
Подходит для монтажа на DIN-рейку | Нет |
С расцеплением под напряжением | Да |
Состояние | Новое |
Степень защиты, IP | IP30 |
Тип подключения силовой электрической цепи | Болтовое соединение |
Тип управляющего элемента | Перекидной рычаг |
