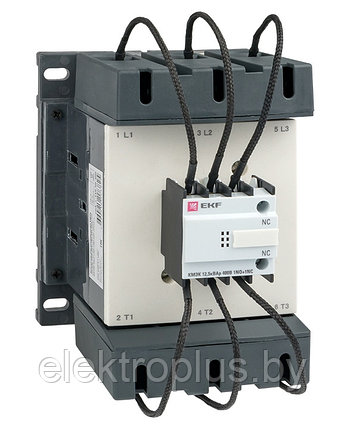

Контактор для конденсатора КМЭК 50квар 400В 2NО+1NC EKF PROxima
- В наличии
- Оптом и в розницу
- Код: ctrk-s-110-50-400
Цену уточняйте
Заказ только по телефону
+375 (29) 250-80-90
МТС/ Viber
- +375 (44) 781-47-52А1/Viber
- +375 (15) 268-30-25
- +375 (15) 268-77-60Валерий
возврат товара в течение 14 дней по договоренности
Контактор для конденсатора КМЭК 50квар 400В 2NО+1NC EKF PROximaВ наличии
Цену уточняйте
Описание
Контакторы для конденсаторов КМЭК 50квар 400В EKF PROxima
Контактор для конденсатора КМЭК PROxima это специализированный контактор двухступенчатого включения для коммутации конденсаторов в установках компенсации реактивной мощности (УКРМ).
Контакторы КМЭК EKF PROxima состоят из корпуса, закрепленных в нем двух рядов неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. На первом ряду контактов с коммутированы зарядные резисторы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭК. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает сначала верхнюю группу контактов и через 0,1-0,2 секунды вторую, силовую группу контактов. При этом пусковой ток конденсаторов гаситься на резисторах. При отключении напряжения с катушки управления пружина размыкает контакты.
Применение:
Контакторы КМЭК EKF PROxima состоят из корпуса, закрепленных в нем двух рядов неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. На первом ряду контактов с коммутированы зарядные резисторы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭК. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает сначала верхнюю группу контактов и через 0,1-0,2 секунды вторую, силовую группу контактов. При этом пусковой ток конденсаторов гаситься на резисторах. При отключении напряжения с катушки управления пружина размыкает контакты.
Применение:
Контактор для конденсатора КМЭК PROxima применяется в регулируемых и нерегулируемых устройствах компенсации реактивной мощности для коммутации косинусных конденсаторов.
Преимущества
Корпус и подвижная траверса выполнены из термостойкой пластмассы
Возможность установки как на DIN-рейку, так и на монтажную панель
Наличие дополнительных контактов для организации автоматизации
Маркировочная площадка в комплекте для идентификации контакторов в щите
Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения
Тарельчатые зажимы для надежного присоединения проводников
Высокая коммутационная износостойкость Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации.
Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе
Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления
Сердечник магнитной системы с уменьшенными вихревыми потерями
Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги.
Дополнительная группа контактов с зарядными резисторами снижает пусковые токи и увеличивает коммутационную износостойкость
Возможность установки как на DIN-рейку, так и на монтажную панель
Наличие дополнительных контактов для организации автоматизации
Маркировочная площадка в комплекте для идентификации контакторов в щите
Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения
Тарельчатые зажимы для надежного присоединения проводников
Высокая коммутационная износостойкость Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации.
Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе
Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления
Сердечник магнитной системы с уменьшенными вихревыми потерями
Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги.
Дополнительная группа контактов с зарядными резисторами снижает пусковые токи и увеличивает коммутационную износостойкость
- Вес - 2,6.
-
Количество нормально разомкнутых (НО) силовых контактов 3 Количество вспомогат. нормально разомкнутых (НО) контактов 2 Количество вспомогат. нормально замкнутых (НЗ) контактов 1 Номин. напряжение питания цепи управления Us AC 50 Гц, В 184...253 Номинальная полная мощность при 400 В 50 Гц, кВАр 16 Гарантийный срок эксплуатации, лет 7 Номин. напряжение питания цепи управления Us AC 60 Гц, В 0...0 Номин. напряжение питания цепи управления Us постоян. тока DC, В 0...0 Тип подключения силовой электрич. цепи Винтовое соединение Тип напряжения управления AC (перемен.) Срок службы, лет 10
Комплектация:
1. Контактор для конденсатора КМЭК EKF PROxima
2. Паспорт
Характеристики
| Основные | |
|---|---|
| Производитель | EKF Electrotechnica |
| Страна производитель | Россия |
| Дополнительные контакты | Да |
| Количество замыкающих контактов | 1 шт. |
| Количество размыкающих контактов | 2 шт. |
| Наличие корпуса | Да |
| Состояние | Новое |
| Тип управляющего тока | Переменный |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 400 |
| Номинальная полная мощность при 400 В 50 Гц, кВАр | 50 |
| Способ/место крепления | На DIN-рейку |
| Пользовательские характеристики | |
| Артикул/Модель | ctrk-s-110-50-400 |
| Гарантия, лет | 7 |
| Новинка | 1 |
Информация для заказа
- Цена: Цену уточняйте
