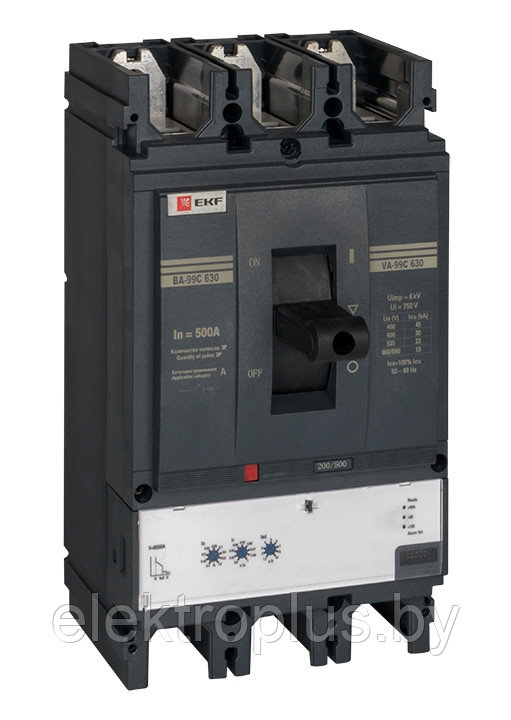

Выключатель автоматический ВА-99C (Compact NS) 630/315-630А 3P 45кА EKF PROxima
- Степень защиты (IP) - IP30.
- Подходит для монтажа на DIN-рейку - нет.
- Конструкция прибора - Встроенное устройство стационарного исполнения.
- Тип подключения силовой электрической цепи - Болтовое соединение.
- Тип управляющего элемента - Перекидной рычаг.
- Моторный привод (дополнительно) - да.
Преимущества
Не поддерживает горение. Корпус из термостойкой пластмассы
Профессиональный автомат с широкими настройками срабатывания по тепловому току и току КЗ
Полный ассортимент дополнительных устройств
Микропроцессорный расцепитель STR23SE. Регулируемая уставка по тепловому току Ir = (0,4 – 1 In) и току перегрузки Ir = (2 – 10 In)
Регулируемый электромагнитный расцепитель. Регулируемая уставка по тепловому току Ir = (0,8 – 1 In) и току перегрузки Ir = (5 – 10 In)
Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром
Мгновенная коммутация. Пружина механизма расцепления
Ротационный механизм размыкания.
Серебросодержащая композитная напайка с вольфрамом. Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации
Описание:
Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Полный ассортимент дополнительных устройств см. на стр. 169-173. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты. Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Полный ассортимент дополнительных устройств см. на стр. 169-173. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты. Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы
Применение:
В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания;
• с секционированием (на трех выключателях) и без секционирования (на выключателях);
• защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• дистанционные коммутации электрооборудования;
• в схемах диспетчеризации и энергосбережения.
• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания;
• с секционированием (на трех выключателях) и без секционирования (на выключателях);
• защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• дистанционные коммутации электрооборудования;
• в схемах диспетчеризации и энергосбережения.
Комплектация:
1. Автоматический выключатель ВА-99С.
2. Межфазные перегородки.
3. Болты.
4. Паспорт.
| Основные | |
|---|---|
| Производитель | EKF Electrotechnica |
| Страна производитель | Россия |
| Срок службы | 10 лет |
| Степень защиты IP | 30 |
| Тип УЗО | Выключатель |
| Технические характеристики | |
| Количество полюсов | 3 шт. |
| Номинальная отключающая способность (Icn) | 45 А |
| Номинальное рабочее напряжение по переменному току | 400 В |
| Номинальный ток | 630 А |
| Пользовательские характеристики | |
| Вид подключения главной электрической цепи | Переднее присоединение |
| Возможность установки индикатора отключения | Да |
| Встроенный моторный привод | Нет |
| Диапазон краткосрочной задержки расцепителя короткого замыкания | Нет |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 6300 |
| Диапазон уставки тока расцепления | 504-630 |
| Комплексная защита от замыканий на землю | Нет |
| Конструкция прибора | Встроенное устройство стационарного исполнения |
| Моторный привод (дополнительно) | Да |
| Номинальная отключающая способность Icu при 400 В, 50 Гц | 45 |
| Номинальный ток, In A | 630 |
| Подходит для монтажа на DIN-рейку | Нет |
| С расцеплением под напряжением | Да |
| Состояние | Новое |
| Тип подключения силовой электрической цепи | Болтовое соединение |
| Тип управляющего элемента | Перекидной рычаг |
