ВА-99C (Compact NS) 250/...А 45кА EKF PROxima

  • В наличии
  • Оптом и в розницу
  • Код: mccb99C-250-250

Цену уточняйте

+375(29)250 80 90
МТС / Viber
  • +375(44)781 47 52
    А1/Велком
  • +375(152)68 30 25
  • +375(152)68 77 60
  • День Время работы Перерыв
    Понедельник 08:30 — 17:00 12:30 — 13:00
    Вторник 08:30 — 17:00 12:30 — 13:00
    Среда 08:30 — 17:00 12:30 — 13:00
    Четверг 08:30 — 17:00 12:30 — 13:00
    Пятница 08:30 — 16:30 12:30 — 13:00
    Суббота Выходной
    Воскресенье Выходной

    * Время указано для региона: Беларусь, Гродно

  • +375(29)250 80 90МТС / Viber
    +375(44)781 47 52А1/Велком
    +375(152)68 30 25
    +375(152)68 77 60
    БеларусьГродненская областьГроднопереулок Победы, 6/2
    Grodnoelektroplus
    +375292508090
  • Дополнительная информация
    Гарантийный срок:
    84 месяца
    Производитель:
    EKF
    Россия
ВА-99C (Compact NS) 250/...А  45кА EKF PROxima
ВА-99C (Compact NS) 250/...А 45кА EKF PROximaВ наличии
Цену уточняйте
+375(29)250 80 90
МТС / Viber
  • +375(44)781 47 52
    А1/Велком
  • +375(152)68 30 25
  • +375(152)68 77 60

Описание

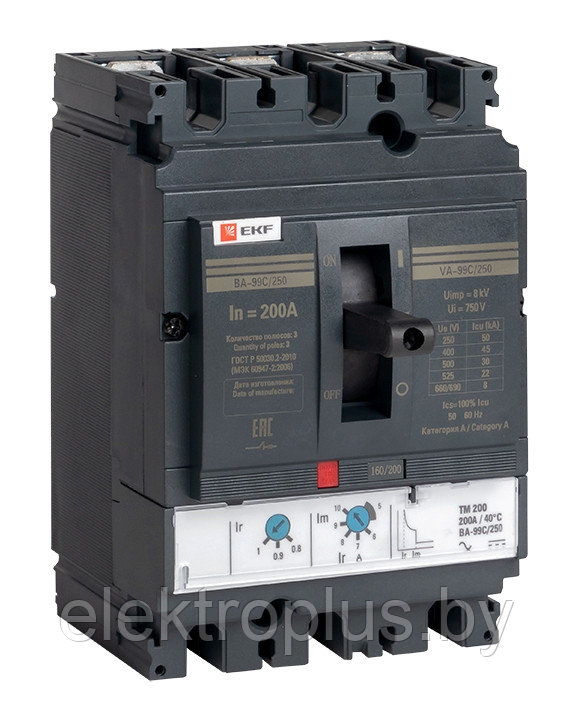

Выключатель автоматический ВА-99C (Compact NS) 250/125-250А  45кА IP30 EKF PROxima

 Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Полный ассортимент дополнительных устройств см. на стр. 169-173. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.

При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты. Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применение:

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания;
• с секционированием (на трех выключателях) и без секционирования (на выключателях);
• защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• дистанционные коммутации электрооборудования;
• в схемах диспетчеризации и энергосбережения.

  • Степень защиты (IP) - IP30.
  • Подходит для монтажа на DIN-рейку - нет.
  • Конструкция прибора - Встроенное устройство стационарного исполнения.
  • Тип подключения силовой электрической цепи - Болтовое соединение.
  • Тип управляющего элемента - Перекидной рычаг.
  • Моторный привод (дополнительно) - да.

       Преимущества

  • Не поддерживает горение. Корпус из термостойкой пластмассы
  • Профессиональный автомат с широкими настройками срабатывания по тепловому току и току КЗ
  • Полный ассортимент дополнительных устройств
  • Микропроцессорный расцепитель STR23SE. Регулируемая уставка по тепловому току Ir = (0,4 – 1 In) и току перегрузки Ir = (2 – 10 In)
  • Регулируемый электромагнитный расцепитель. Регулируемая уставка по тепловому току Ir = (0,8 – 1 In) и току перегрузки Ir = (5 – 10 In)
  • Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром
  • Мгновенная коммутация. Пружина механизма расцепления
  • Ротационный механизм размыкания.
  • Серебросодержащая композитная напайка с вольфрамом. Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации

Комплектация:

  • 1. Автоматический выключатель ВА-99С.
  • 2. Межфазные перегородки.
  • 3. Болты.
  • 4. Паспорт.

Характеристики

Основные
Производитель  EKF Electrotechnica
Страна производительРоссия
Срок службы10 лет
Степень защиты IP30
Тип УЗОВыключатель
Тип монтажаВинтовой
Технические характеристики
Количество полюсов3 шт.
Номинальная отключающая способность (Icn)250 А
Номинальное рабочее напряжение по переменному току400 В
Номинальный ток250 А
Пользовательские характеристики
Вид подключения главной электрической цепиПереднее присоединение
Возможность установки индикатора отключенияДа
Встроенный моторный приводНет
Диапазон краткосрочной задержки расцепителя короткого замыканияНет
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания2500
Диапазон уставки тока расцепления200-250
Количество полюсов3
Комплексная защита от замыканий на землюНет
Конструкция прибораВстроенное устройство стационарного исполнения
Моторный привод (дополнительно)Да
Номинальная отключающая способность Icu при 400 В, 50 Гц45
Номинальный ток250
Номинальный ток, In A250
Подходит для монтажа на DIN-рейкуНет
С расцеплением под напряжениемДа
СостояниеНовое
Степень защиты, IPIP30
Тип подключения силовой электрической цепиБолтовое соединение
Тип управляющего элементаПерекидной рычаг

Информация для заказа

  • Цена: Цену уточняйте
