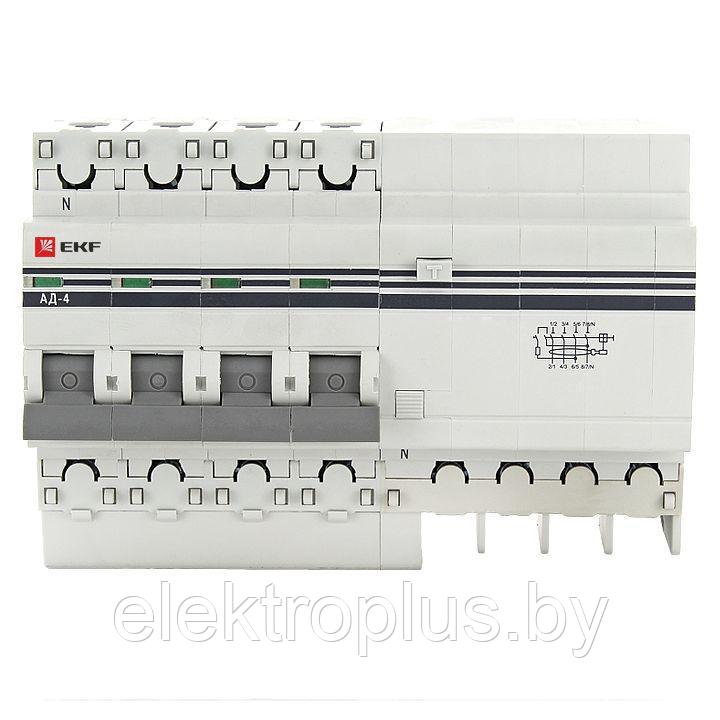

Дифференциальный автомат АД-4 S (хар. C, AC, электронный, защита 270В) 4,5кА EKF PROxima
- Отключающая способность по EN 60898 - 4,5.
- Степень защиты (IP) - IP20.
- Глубина монтажного пространства (ниши) - 46.
- Кратковременная задержка срабатывания - да.
- Отключающая способность по IEC 60947-2 - 4,5.
- Размер в соответствии с DIN 43880 - 134.
Преимущества
Современная электронная плата с повышенной защитой от импульсных помех
Панели для пломбировки клемм
Индикаторное окно состояния контактов
Наличие кнопки возврата для индикации срабатывания от тока утечки
Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками
Корпус из не поддерживающей горение пластмассы
Описание:
Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим
выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
С – выключатель
выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
С – выключатель
Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды
Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Напряжение срабатывания – максимальный уровень напряжения, при превышении которого срабатывает встроенная защита.
Номинальный отключающий дифференциальный ток I n – это значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.
Применение:
• Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
• Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
• Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
• Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
• Применение в схемах заземления IT и TT, где требуется защита и проводника нагрузки, и проводника нейтрали.
• Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
• Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
• Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
• Применение в схемах заземления IT и TT, где требуется защита и проводника нагрузки, и проводника нейтрали.
Комплектация:
1. Автоматический выключатель дифференциального тока серии АД-2(4) (S) EKF PROxima.
2. Паспорт.
| Основные | |
|---|---|
| Производитель | EKF Electrotechnica |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Артикул/Модель | DA4-63-100S-pro |
| Гарантия, лет | 7 |
| Глубина монтажного пространства (ниши) | 46 |
| Импульсная прочность | 4,5 |
| Количество полюсов | 4 |
| Кратковременная задержка срабатывания | Да |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 63 |
| Номинальный ток утечки | 100 |
| Отключающая способность по EN 60898 | 4,5 |
| Отключающая способность по IEC 60947-2 | 4,5 |
| Отключающая способность при коротком замыкании | 4,5 |
| Размер в соответсвии с DIN 43880 | 134 |
| Селективная защита | Да |
| Состояние | Новое |
| Способ/место крепления | DIN-рейка |
| Степень защиты, IP | IP20 |
| Тип тока утечки | Переменный ток (АС) |
| Частота | 50 Гц |
| Ширина по количеству модулей | 7,5 |
- Цена: Цену уточняйте
- В наличии
- Оптом и в розницу
АД-4 S 63А/100мА (хар. C, AC, электронный, защита 270В) 4,5кА EKF PROxima
Цену уточняйте
