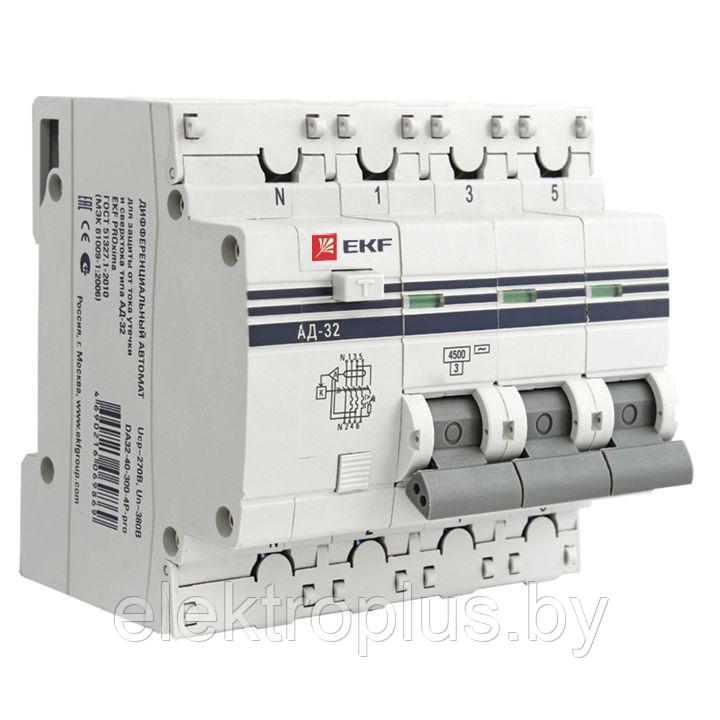

Дифференциальный автомат АД-32 3P+N 25А/30мА (характеристика C, тип AC, электронный, защита 270В) 4,5кА EKF PROxima
Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Ассортимент АД-32 дополнен диффавтоматами АД-32 тип А и АД-32 селективными.
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Ассортимент АД-32 дополнен диффавтоматами АД-32 тип А и АД-32 селективными.
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Номинальный отключающий дифференциальный ток I n – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5–6 мс).
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пуско
Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока. Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
- Отключающая способность по EN 60898 - 4,5.
- Степень защиты (IP) - IP20.
- Глубина монтажного пространства (ниши) - 46.
- Кратковременная задержка срабатывания - нет.
- Отключающая способность по IEC 60947-2 - 4,5.
- Размер в соответствии с DIN 43880 - 80.
Применение:
• Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
• Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
• Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
• Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
• Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
• Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
• Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
Преимущества
Наличие кнопки возврата для индикации срабатывания от тока утечки
Двухпозиционный зажим на DIN-рейку
Панели для пломбировки клемм
Современная электронная плата с повышенной защитой от импульсных помех
Индикаторное окно состояния контактов
Повышенная жесткость корпуса
Cкругленные клеммы с насечками для надежного соединения с проводниками
Корпус из не поддерживающей горение пластмассы
Монолитная лицевая панель
Углубления на корпусе для охлаждения аппарата
Комплектация:
1. Автоматический выключатель дифференциального тока серии АД-32.
2. Паспорт.
Видео обзор
| Основные | |
|---|---|
| Производитель | EKF Electrotechnica |
| Страна производитель | Россия |
| Срок службы | 10 лет |
| Степень защиты IP | 20 |
| Тип УЗО | Выключатель |
| Тип монтажа | На DIN рейку |
| Технические характеристики | |
| Количество модулей | 4 шт. |
| Количество полюсов | 4 шт. |
| Нейтраль | Да |
| Номинальная отключающая способность (Icn) | 4.5 А |
| Номинальное рабочее напряжение по переменному току | 400 В |
| Номинальный отключающий дифференциальный ток | 30 мА |
| Номинальный ток | 25 А |
| Условия использования | АС |
| Пользовательские характеристики | |
| Артикул/Модель | DA32-25-30-4P-pro |
| Гарантия, лет | 7 |
| Глубина монтажного пространства (ниши) | 46 |
| Импульсная прочность | 4,5 |
| Кратковременная задержка срабатывания | Нет |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток утечки | 30 |
| Отключающая способность по EN 60898 | 4,5 |
| Отключающая способность по IEC 60947-2 | 4,5 |
| Отключающая способность при коротком замыкании | 4,5 |
| Размер в соответсвии с DIN 43880 | 80 |
| Селективная защита | Нет |
| Состояние | Новое |
| Способ/место крепления | DIN-рейка |
| Тип тока утечки | Переменный ток (АС) |
| Частота | 50 Гц |
| Ширина по количеству модулей | 4 |
